深圳市合发齿轮机械有限公司

iHF合发齿轮-21年专业齿轮品牌标准件同步带轮厂家直供

全国服务热线: 18929357195

当前位置首页 » 同步带轮新闻中心 » 新闻中心 » 齿轮为什么要做热处理?

齿轮为什么要做热处理?

返回列表 来源:合发齿轮 查看手机网址
扫一扫!齿轮为什么要做热处理?扫一扫!
浏览:- 发布日期:2019-05-10 14:57:46【

齿轮热处理原因:因为齿轮是用于传递动力、改变方向或速度的重要零件,受力条件非常复杂。

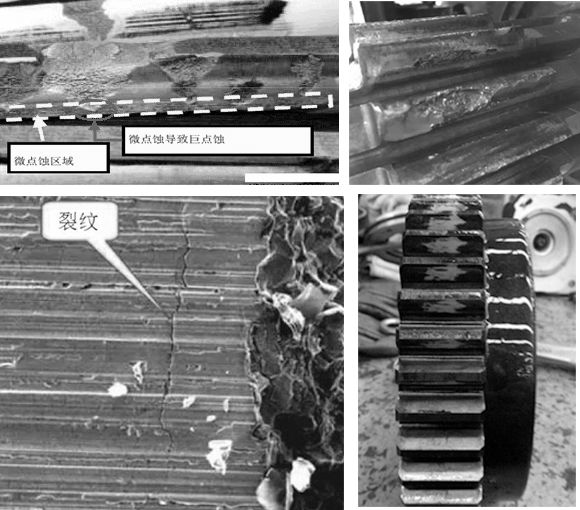

齿轮常见失效形式


1. 齿轮接触面磨损或齿面塑性变形--表面硬度不足;

2. 齿轮面剥落--疲劳损坏、点蚀;

3. 断齿--韧性低、强度低或超载。



80

齿轮热处理预期效果


1. 齿面高硬度,抗接触疲劳,提高耐磨性能;

2. 提高齿轮根部及齿轮的韧性和强度。


工作环境:齿轮材料与热处理选择


1. 轻载环境:45钢,采用调质或正火;

2. 中载环境:45钢、40Cr,采用调质、耐磨部位表面淬火;

3. 重载环境:20Cr、20CrMnTi,采用渗碳淬火;

4. 精密传动:38CrMoAlA,采用调质渗碳。


齿轮热处理案例


》》渗碳齿轮(低碳钢)

1. 工作环境:适用于高速重载齿轮

2. 材料选用:20Cr、20CrMnTi,30CrMnTiA等

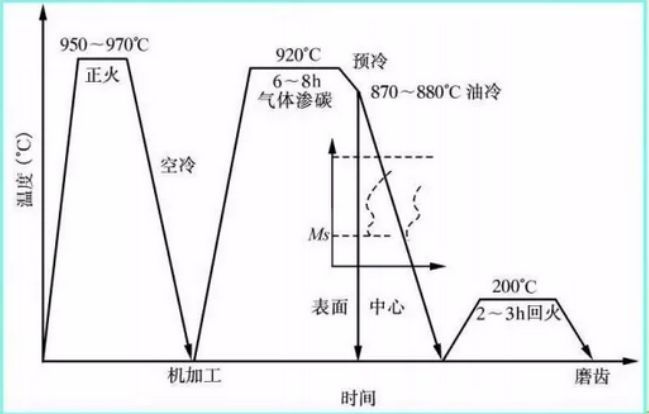

3. 工艺流程:下料--锻造--正火--切削加工--渗碳--淬火--低温回火--精加工。

4. 热处理作用解析:

正火:细化晶粒,调整硬度,便于切削加工

    加热至Ac3+30~50℃

    组织细珠光体+(少量铁素体)

渗碳:提高表面含碳量

    920~930℃保温3-9h

淬火:获得马氏体,提高表面硬度

    直接淬火或一次淬火

    理想组织:

    表面:隐针M+Ar(少量)+碳化物

    心部:低碳M+F(少量)

回火:消除淬火应力,低温200℃, M?M回


81


》》表面淬火(中碳钢)
1. 工作环境:适用于中载齿轮
2. 材料选用:35~55,40Cr,35CrMn,35CrMo,42SiMn等

工艺流程:下料--锻造--正火--粗加工--调质--半精加工--精车加工--表面淬火及低温回火--精磨。

热处理作用解析:

正火/完全退火:

 细化晶粒,调整硬度

  加热至Ac3+30~50℃,空冷

  细珠光体+(少量铁素体)

调质热处理:

  使心部具有良好强韧性

  加热至Ac3+30~50℃后淬火+500~600℃高温回火,

  获得索氏体

表面淬火(感应或火焰):

 提高表面硬度

  表面加热至Ac3+30~50℃,心部没有加热。

  淬火后表面获得马氏体,

      过渡层马氏体 +F +残余奥氏体

      心部回火索氏体

低温回火:消除淬火应力,低温200℃,M?M回





iHF齿轮21年只做一件事精密齿轮制造—同步带轮同步带,生产厂家标准件大量库存当天发货价格优质保障,集研发.生产.服务一体化,版权所有:http://www.hefagear.com转载请注明出处

推荐阅读

【本文标签】:齿轮加工 齿轮热处理
【责任编辑】:合发齿轮
联系iHF齿轮

18929357195

售后电话:0755-27746221

客服QQ:2850623673

邮箱:2850623673@qq.com

地址:深圳市龙华新区大浪创艺路16号安宏基工业园C栋
