第一，齿轮滚刀的工作原理。

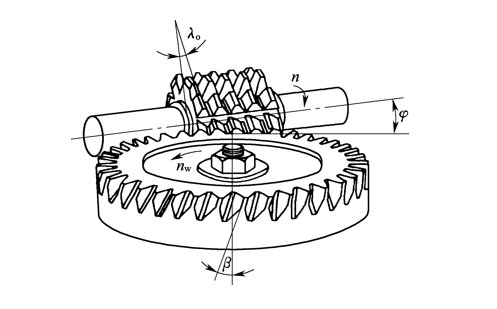

       齿轮滚刀的工作原理类似于交错斜齿轮副的啮合过程。滚刀相当于小齿轮，工件等效于大齿轮。

       1．滚齿时的运动

       滚刀绕自身轴旋转运动是滚刀滚动时的主要运动。进料运动包括齿坯的旋转和滚刀沿齿坯轴线的运动。滚刀的滚动运动和钢坯绕其轴线的旋转运动形成一个展成运动。

       产生运动符合齿轮啮合原理。为了确保被切割齿轮的正确齿数，必须保持严格的速比。

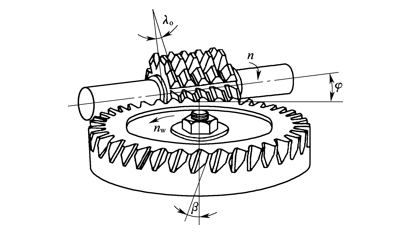

       2．滚刀的安装角

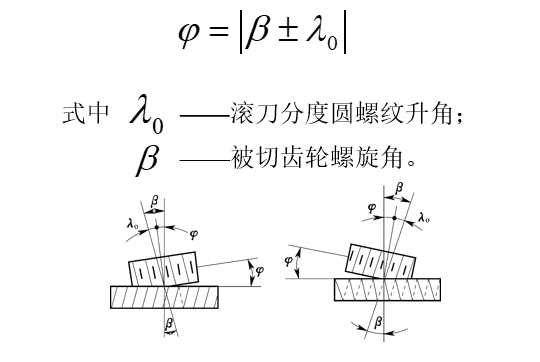

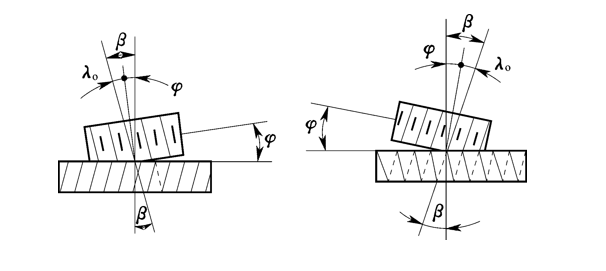

       同样的滚刀可以用来加工直齿轮和螺旋齿轮，但是滚刀有不同的安装角度。安装角度是指滚刀轴与齿轮端面之间的角度。

       确定

       安装角度基本原理：滚刀齿向与齿轮齿向相同。

       第二，齿轮滚刀的基本蜗杆
       滚刀相当于一个少齿(一个或几个齿)的螺旋齿轮，因此它的螺旋角很大，螺纹升力角很小，因此滚刀的形状不像齿轮，而是蜗杆形状，因此被称为滚刀的基本蜗杆。滚刀的齿数等于蜗杆的头部数。

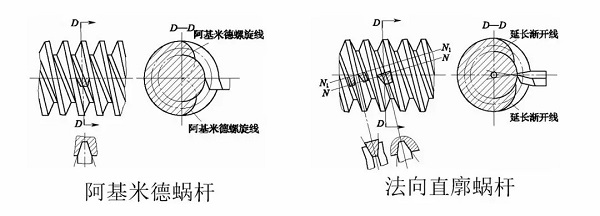

       阿基米德蜗杆和普通直齿蜗杆是应用最广泛的。

       第三，滚刀刀齿的形成

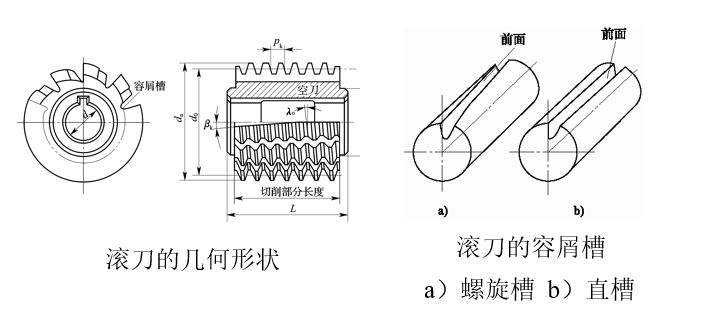

       齿轮滚刀有切屑槽、前角和后角。沿着炉盘纵向形成凹槽，以形成切屑袋，前刀面和切削刃。

       第四，齿轮滚刀的使用

       1．齿轮滚刀的选择

       答：（1）选择标准齿轮滚刀时滚刀的模数和齿形角应和被加工齿轮的法向模数和法向齿形角相同。

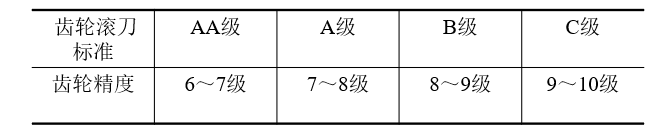

       (2)滚刀的精度水平应与加工齿轮的精度水平一致。
       第五，齿轮滚刀的安装
       滚刀安装注意事项：

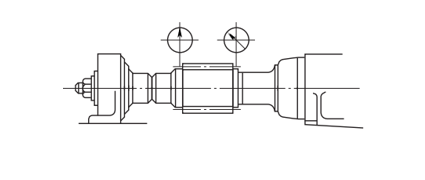

      （1）用百分位计检查轴台两端径向圆跳动，其值不应超过允许值。（一般来说，加工8级精密齿轮，其外径小于200 mm时，其值不应超过0.03 mm。）

       （2）双轴工作台的反弹方向和数值应尽可能一致，即两端径向跳动的最高点在同一方向。
