同步齿形带节距误差的产生及其控制

返回列表 来源:合发齿轮 查看手机网址
扫一扫!同步齿形带节距误差的产生及其控制扫一扫!
浏览:- 发布日期:2017-10-23 14:02:58【


faabfaa40009764fb739f301f261ad4a_20160922204433_5657

为了保证传动的准确性,达到传动的同步目的,就要尽量减少和控铆同步带轮传动的节距误差。根据上隆FA零件厂家上述分析可知.节距误差产生的原因很多,我们应针对误差产生的原因采取有效的措施,以达到预期理想的效果。


)27TU)96ET@D4SXZ9L~GPK0




1节距误差的产生

影响节距误差的因素很多,下面就同步齿形带在制造过程和传递运动中所产生的节距误差加以分析.
节距误差主要发生在设计和制造齿形带和同步带轮上,所以要按]SO和各国关于同步齿形带的标准进行设计,而在制造时一定要严格控制各制造环节,井按檀测要求进行檀测。例如,为了减少和控制名边形效应,在设计时,应对模具外径给以正偏差值.同时根据节顶距h和骨架绳直径的规定数值,在模具上确定骨架绳的相对位置,以保证节顶距h的数值.进而保证同步齿形带的节线长度和带的齿节距。
在制造同步带轮时,为使带轮节距误差不超出允许值,应注意均匀分度和采用专用蒗刀进行加工。由于以上各种因素均与同步带基体材料骨架绳材质、模具材料和制造精度.制造工艺过程等有关,生产厂家应根据具体生产条件进行试验来逐步消除各种影响节距误差的西素,进而达到同步的传动目的,并提高其使坩寿命。

1.1制造过程中影响节距误差的因素

同步齿形带由螺旋式缠绕的线绳,也叫抗拉体或称骨架绳(由玻璃纤维或钢丝做成),带体(氯丁胶料或聚氨脂)和齿面包布层三部分组成。主要影响节距误差的是骨架绳,骨架绳应具有很高的强度,井耐砭复挠曲而不伸长,才能保持节距不变。其在制造时曷产生误差的情况如下。

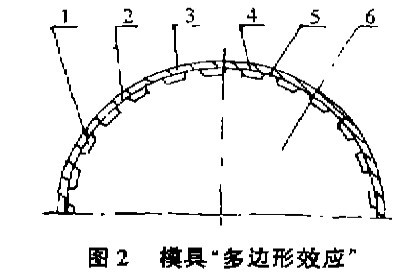

1)多边形效应产生同步带节距误差在制造时,骨架绳绕在金属模具外圆时.骨架绳与模具齿顶接触部分呈圆弧形,而位于齿槽部分则是直线(见图2).这样就使骨架绳在模具上形成近似的多边形,这种现象,一般称为“多边形效应。所以.实际上骨架绳的长度比预计的短.相应地使同步齿形的节线长度减短,带齿节距相应减少,与带轮齿节距不等

N@{~R~W6F)507ZDSG$}PAG5


1 齿槽; 2 齿顶 ; 3骨架绳; 4 直线部分;5 圆弧部分;6模具

2)骨架绳在模具上缠绕的松紧程度不同产生的节距误差骨架绳在棋具上缠得过紧,则多连形效应显著,使带的节距相应碱少:而缠得过橙,则使骨架绳鸯曲在基体材料中,当同步齿形带受拉力时,拉直了骨架绳造成带齿节距增大。因此,骨架绳缠得过紧或过松均会使带齿产生节距误差。

3)节项距h数值控制不准而产生的节距误差节顶距h是骨架绳中心线(即节线)至带轮顶之间的距离(见图1),在制造时必须对骨架绳的直径及其在带中的位置加“控制,以保证准确的节顶距h。否则,会引起同步齿形带节线长度和节距的变化。

4)骨架绳在职模时收缩变形产生的节距误差
将同步齿形带从模具中取出后,随带温的下降,带的骨架绳就会冷却而收缩,从而使带的节线长度和节距发生变化。

以上就是深圳同步带轮合发齿轮有限公司介绍的减少和控制同步带轮节距误差的方法,很高兴能为大家普及这方面的知识!希望对大家有所帮助!
