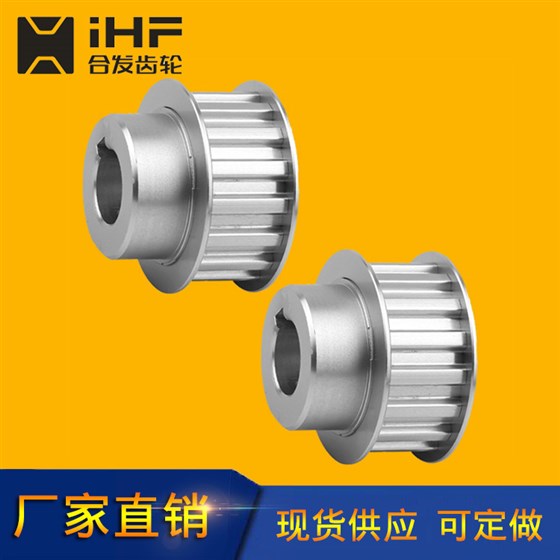

同步带轮计算同步带传动设计
a.啮合齿数同步带与小带轮的啮合齿数应≥6,若机构允许,可通过增大中心距,或带轮直径不变的情况下,采用小节距,但应在受力允许的情况下。
b.同步带宽度、节距和节线长由于同步带宽度的确定,其计算公式复杂,因此在实际设计中往往采用计算其圆周力,再参照许用圆周力在有关机械设计手册中查出相应的带宽和节距,一般取5.08。在确定节距和带宽后,根据初定的中心距计算带节线长度,再按标准选择,若不符合,可对中心距进行调整。
c.电脑横机机头传动机构的同步带齿形一般选用圆弧形,也有的选用梯形,但无论何种齿形均要满足带轮上的一个圆与带的节线相切,并实行纯滚动,第二是带轮上相邻两齿对应点在此圆弧上的距离等于同步带的节距。为确保带与带轮啮合时的良好性能,设计时,应正确选定带轮轮齿齿形角,根据日本小山富夫等的试验以及我厂在实际试制过程中发现,当齿形角为20°～25°时,轮齿与带齿干涉量较小,且齿形角偏差为±1°左右。
