同步带轮的计算公式是什么


同步带轮的节圆直径计算:

Dp=p×Z/∏

Dp: 节径

Z : 齿数

∏: 圆周率

同步带轮实际外圆直径计算:

De= Dp-2δ

Dp:节径

δ:节顶距

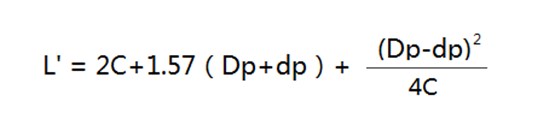

同步带轮中心距及同步带节线长计算:

L’:近似皮带节线长

C :两轴的中心距

Dp :大带轮的节径

dp :小带轮节径


中心距的确定:


B = L–1.57(Dp+dp)


L: 皮带节线长



圆弧齿轮传动设计步骤:

1) 简化设计:根据齿轮传动的传动功率、输入转速、传动比等条件,确定中心距、模数等主要参数。如果中心距、模数已知,可跳过这一步。

2) 几何设计计算:设计和计算齿轮的基本参数,并进行几何尺寸计算。

3) 强度校核:在基本参数确定后,进行精确的齿面接触强度和齿根弯曲强度校核。

4) 如果校核不满足强度要求,可以返回。
