iHF机加工齿轮和粉末冶金齿轮对比

首先什么是粉末冶金

粉末冶金是制取金属粉末或用金属粉末(或金属粉末与非金属粉末的混合物)作为原料,经过成形和烧结,制造金属材料、复合材料以及各种类型制品的工艺技术。

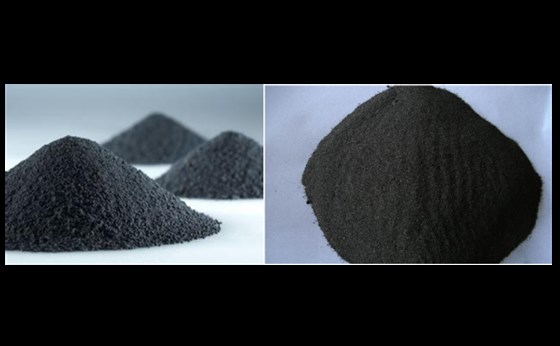

粉末冶金齿轮原材料

他的加工方式是什么

通过压机,将粉末压入模具,在压力作用下,金属粉末间产生机械啮合,形成生坯,后送入烧结炉中,在一定温度和时间下的烧结,粉末颗粒间产生冶金结合,获得具有强度、硬度的零件。

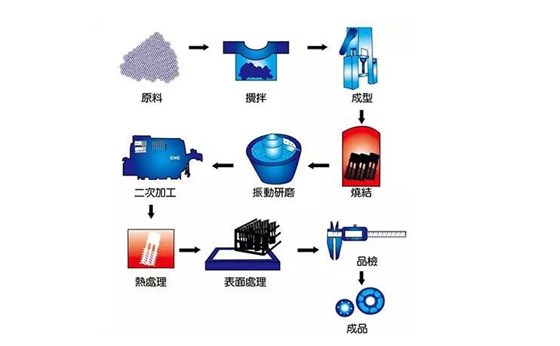

粉末冶金齿轮加工流程

其次,众所周知,IHF齿轮是机加工

那么机加工齿轮的加工方式又是什么呢?

1.成形法,利用与被切齿槽形状完全相符的成形铣刀切出齿形,如铣齿;

2.展成法,利用刀具与被动齿轮的相互啮合运动而切出齿形,如滚齿和插齿。

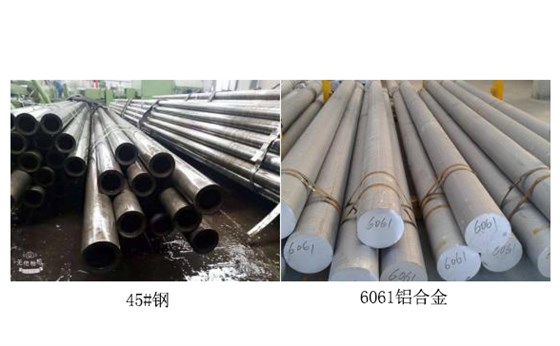

机加工齿轮原材料

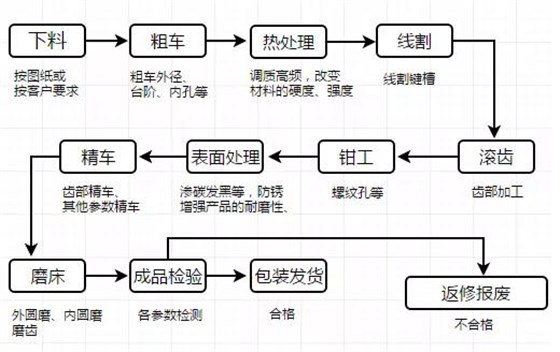

工艺流程图

机加工齿轮工艺流程

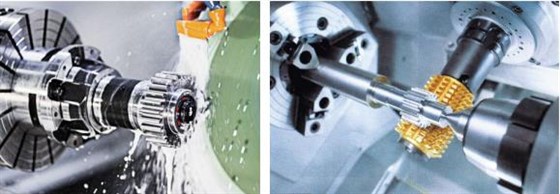

机加工过程图示例

机加工齿轮加工过程

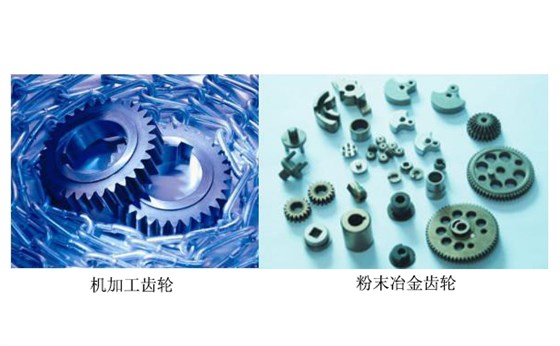

小结一下,iHF的机加工无论是原料、加工方式还是加工工艺都是不同的,那么成型后又是什么样的嘞,如图(左为机加工右为粉末冶金)

机加工齿轮和粉末冶金齿轮对比

呃.........他俩长得好像,好难区分诶~

那么接下来我们用数据说话

硬度

——粉末冶金——

普通化粉密度6.9,硬度HRC30左右;

AB粉,ρ6.95↑,达HRC35左右;

AE粉,ρ6.95↑,到HRC40左右。

——机加工——

45钢淬火硬度在HRC55~58之间,极限值可达HRC62;

6061铝合金的HRC50-95;

SUS304(不锈钢)≤HRC90。

精度

——粉末冶金——

精度一般可以达到7-9级;

——机加工——

磨齿齿轮精度一般在六级左右,

iHF齿轮精度可以做到5级。

啊!听说他们的加工规模也不一样

粉末冶金适合大批量生产,而机加工齿轮是一个个铸造,这也就是构成两者价格差距的主要原因,也就是说,相比粉末齿轮,机加工是更为精致的“猪猪男孩”

最后科普一下二者应用领域

目前,粉末冶金已被广泛应用于交通、机械、电子、航空航天、兵器、生物、新能源、信息和核工业领域相比之下,机加工齿轮应用领域不同之处相去甚远,包括医疗/弹簧/模切/激光/印刷/机器人/安防/气缸/木工/汽车/模组

友善提醒,如果有需要精密机加工齿轮,同步带轮,欢迎上门“提亲”
